진공라미네이터

설비 > 진공라미네이터(Vaccum Laminator)

진공라미네이터는...

열, 압력, 진공을 이용하여 제품표면에 각종 필름을 붙이는 장비 입니다. 특히 제품 표면에 단차(凹凸) 혹은 요철이 있을 경우 균일한 압력으로 라미네이팅이 가능 하므로 일반적으로 널리 쓰이는 Roll타입 라미네이터(편압)과 비교시 진공 라미네이터(등압)는 기포나 주름 발생의 우려가 전혀 없습니다.

< Roll 타입 >

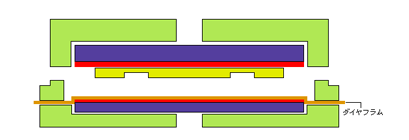

< 진공라미네이터 타입 >

진공 라미네이터 특징

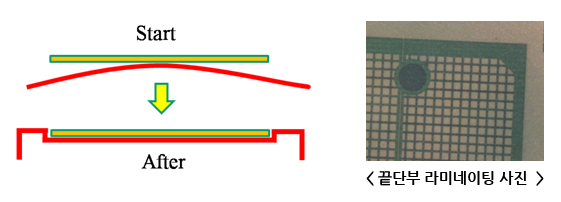

※ 중앙에서부터 다이아프램(silicon rubber)이 부풀러 올라 필름을 자연스럽게 바깥쪽으로 밀어내기 때문에 기판 끝부분에 기포발생 우려가 없습니다.

제품 Line-UP

< Roll 타입 >

< 진공라미네이터 타입 >

Model

MVLP-300/300

MVLP-500/600

MVLP-500/600-2W

Application

연구개발용,Wafer,소형PKG

단차(凹凸)기판, Glass

다층기판, BGA

Film Speed

수동

4~8m/min

60~180mm

Character

Laminating

Laminating(1st)

Laminating + 평탄Press
(1st)(2nd)

Effective Size
(mm)

300 x 300 x 3T

510 x 600 x 3T

520 x 620 x 3T

Temperature
(Max)

Max 180℃

Max 180℃(1st)
Max 150℃(2nd)

Pressure
(Max)

1.0Mpa

1.0Mpa(1st)
2.0Mpa(2nd)

Vaccum

4hPa/15sec

4hpa/30sec

4hPa/15sec

Machine Size
(mm)

1420x1550x1010

3175x1405×1820

4195×2370×1800
